頂打式長護角一體機
- 產品介紹

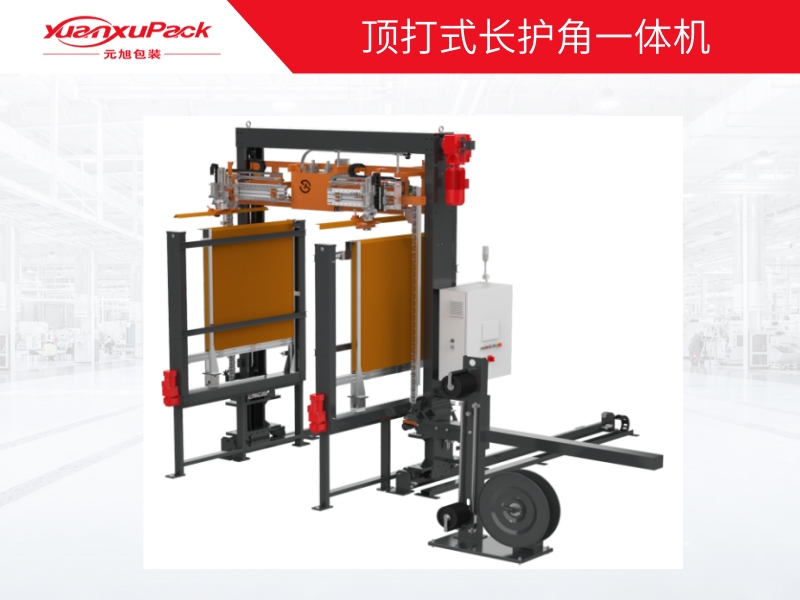

頂打式長護角一體機
機頭在頂部
整機可移動
自動加長護角
任意高度穿帶
采用直線導軌裝置，打帶時機芯根據拉緊力的大小自動浮動，保障貨物四周的拉緊力均衡
捆扎方式：
頂打式長護角一體機是配備在包裝線的輸送系統中，應用于產品需要捆扎比較緊需要加護角防護的場景，防止在打帶固定的過程中拉力過導致產品損傷
適用于：建材行業、電子制造行業、光伏組件行業、汽配行業、原紙行業等。
產品性能及優點：
牢固耐用的結構框架。
打包機芯可提供可靠的拉緊力和穩定的接口強度，設計簡潔，更換容易，可大幅度提高打包效率。
機芯被牢固安置在升降機架上，通過導軌及可制動電機帶動機架做前后移動。
可以離線或現場進行捆扎機芯維修，磨損件和備件更換方便。
捆扎帶沿著貨物通過捆扎機芯提供四周均衡的拉力。
帶有穿箭機構可穿過托盤的空隙，特殊要求可配置雙穿箭。
穿箭帶有雙側光電檢測托盤空隙是否存在堵塞。
根據進入貨物的不同高度可自動檢測。
設備采用德國西門子PLC及觸摸屏，內建實時傳感器及故障排除息，操作及問題排除更簡單,快速恢復生產。
帶有人機界面觸摸屏的操作箱被安放在機身的機架立柱上。
友好的人機交互界面：人機界面圖形化設計，簡潔直觀，易操作。
帶有儲帶的電磁剎車式帶盤車可儲存收緊時多余的捆扎帶，可安裝20kg捆扎帶。
卡帶自動暫停，卡帶排除后，無須重新穿帶，可繼續打包。
缺帶自動檢測，確保可靠打包出貨。
自定義參數：位置自定義，適應不同應用場景；拉力自定義，適應多種產品需求，適應更多捆扎方式。
運動機構變頻驅動：安全、可靠、平穩。
機頭升降架上在機頭兩邊各有一個可移動的長護角氣動抓手
長護角料倉放在地上，并具備升降功能（可以選配數種不同尺寸的長護角料倉）
技術數據：
捆扎帶寬度：16±0.5mm
捆扎帶厚度：0.8±0.05mm
捆扎帶材料：A型只適用PET帶，B型可適用PP/PET
抗拉力：≥4400N
延伸率：12--16%
鐮 刀 彎：≤120mm/2m
捆扎帶繞卷尺寸：內徑406 mm 卷寬150--190 mm 卷重20kg
機芯尺寸：約L500mm×W300mm×H360mm
機芯重量：約50kg
適應貨物尺寸：L800-1200mm*W800-1200mm*600-H1800mm
護角規格：50W*50W*600-1300L*5t （單料倉承載30kg，約100個）
設備總重量：約500kg
穿箭速度：約0.35m/s
送帶速度：穿/退帶2m/s 張緊0.15m/s
機架升降速度：約0.11m/s
單根捆扎時間：約20秒
整體效率：90-95秒（一組護角，不含輸送時間）
捆扎拉緊力：A型500-2500N;B型500--1500 N (可調整)
做扣方式：A型為摩擦焊接，B型熱熔焊接
接口黏合長度：15--20mm
焊接偏差：<2mm
焊接強度：>90%（根據捆扎帶品質而異）
電源要求：ABC N PE AC380V 50Hz
控制：SIEMENS S7-200 smart 系列 PLC
控制電壓：24 V DC
設備功率：約5kw
氣壓：5-6bar
最大耗氣量：約300L/min
設備標準顏色:
機身框架 ：RAL7035
移動件 ：RAL1018
控制箱 ：RAL7035
