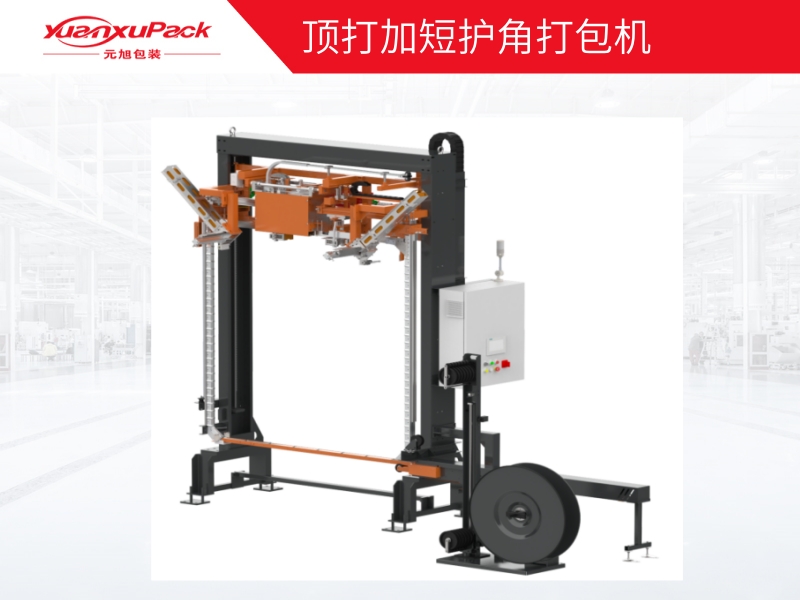

頂打加短護角打包機
- 產品介紹
頂打式穿箭加短護角打包機
機頭在頂部
整機可移動
自動加短護角
任意高度穿帶
設備應用描述：
應用于產品需要捆扎比較緊需要加護角防護的場景，防止在打帶固定的過程中拉力過導致產品損傷。
適用于：建材行業、電子制造行業、光伏組件行業、汽配行業、原紙行業等。
產品性能及優點：
牢固耐用的結構框架。
捆扎機芯可提供可靠的拉緊力和穩定的接口強度，設計簡潔，更換容易，可大幅度提高打包效率。
機芯被牢固安置在升降機架上，通過可制動電機+導軌的結構帶動機架做上下移動。
捆扎帶沿著貨物通過捆扎機芯提供四周均衡的拉力。
可伸縮式的穿帶槽系統可保證順利穿帶和快速完成捆扎。
穿箭機構可穿過托盤的空隙。
穿箭帶有雙側光電檢測托盤空隙是否存在堵塞。
根據進入貨物的不同高度可自動檢測。
設備采用德國西門子PLC及觸摸屏，內建實時傳感器及故障排除息，操作及問題排除更簡單,快速恢復生產。
短護角料倉位于升降架兩側，在捆扎時可自動添加護角。
帶有人機界面觸摸屏的操作箱被安放在機身的機架立柱上。
友好的人機交互界面：人機界面圖形化設計，簡潔直觀，易操作。
帶有儲帶的電磁剎車式帶盤車可儲存收緊時多余的捆扎帶，可安裝20kg捆扎帶。
卡帶自動暫停，卡帶排除后，無須重新穿帶，可繼續打包。
缺帶自動檢測，確保可靠打包出貨。
自定義參數：位置自定義，適應不同應用場景；拉力自定義，適應多種產品需求，適應更多捆扎方式。
運動機構變頻驅動：安全、可靠、平穩。
技術數據：
捆扎帶寬度 ：16±0.5mm
捆扎帶厚度 ：0.8±0.05mm
捆扎帶材料 ：A型只實用PET帶，B型可適用PP/PET
表面形式 ：表面壓紋
延伸率 ：12--16%
鐮 刀 彎 ：≤120mm/2m
捆扎帶繞卷尺寸 內徑406 mm 外徑600-760 mm 卷寬150-190 mm 卷重20--70kg
機頭尺寸 ：L500mm×W300mm×H360mm
機頭重量 ：約50kg
護角規格 ：W50*W50*L80* ：T5
料倉容量 ：單個料倉容量100個
最小貨物尺寸 ：L800-W800-H380
送帶速度 ：穿/退帶2m/s 張緊0.15m/s
捆扎拉緊力 ：A型500-2500N;B型500--1500 N (可調整)
做扣方式 ：A型為摩擦焊接，B型熱熔焊接
接口粘合長度 ：15--20mm
焊接偏差 <2mm
焊接強度 ：達到90％以上
機架升降速度 ：約0.11m/s
單根捆扎時間 ：約20秒
電源要求 ：3/N PE AC380V 50hz
控制 ：SIEMENS S7系列 PLC
控制電壓 ：24 V DC
額定功率 ：約5kw
氣壓 ：5-6bar
最大耗氣量 ：約250L/min
設備標準顏色:
框架 ：RAL7035
移動件 ：RAL1018
控制柜 ：RAL7035
PET/PP打包帶參數
PET/PP打包帶參數
| 規格 | 1608 |
| 材料 | PET/PP |
| 寬 度(mm) | 16±0.5mm |
| 厚 度(mm) | 0.8±0.5mm |
| 抗 拉 力(N) | ≥4400N |
| 延 伸 率（%） | 12-16% |
| 鐮 刀 彎 | ≤120mm/2m |
| 卷重(kg) | 20kg |
| 表面 形 式 | 表面壓紋 |
| 卷 內 徑(mm) | 406mm |
| 卷 外 徑(mm) | 760mm |
| 卷 寬 度(mm) | 160-190mm |
| 質 量 要 求 | 符合GB/T22344-2018《包裝用聚酯捆扎帶》 |
